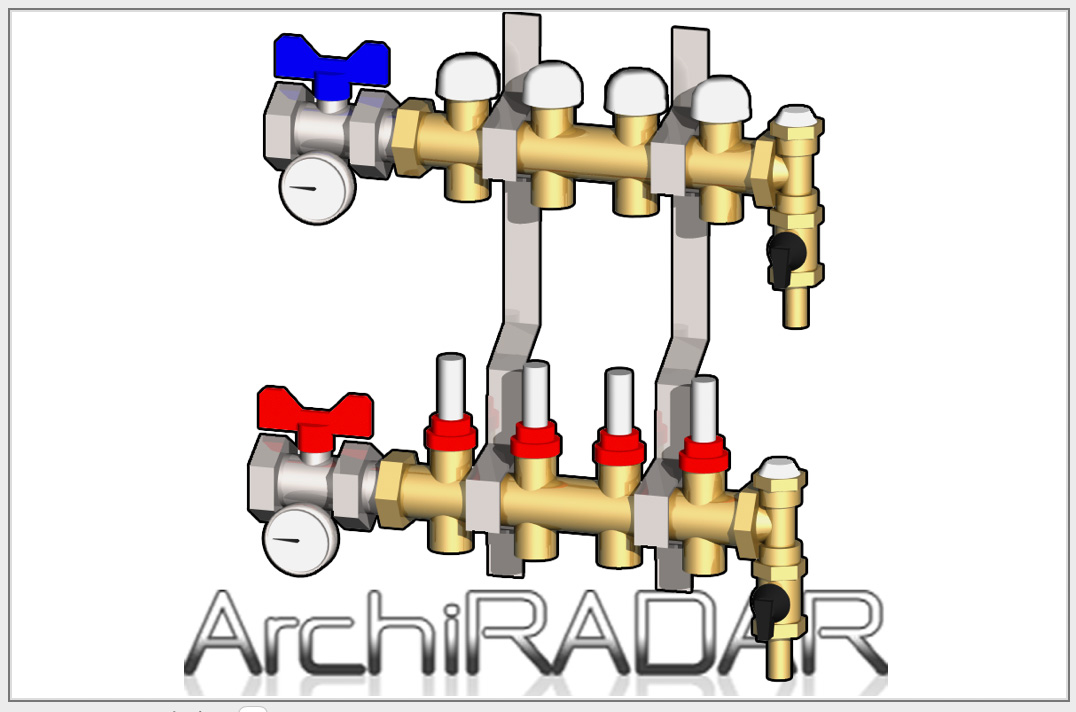

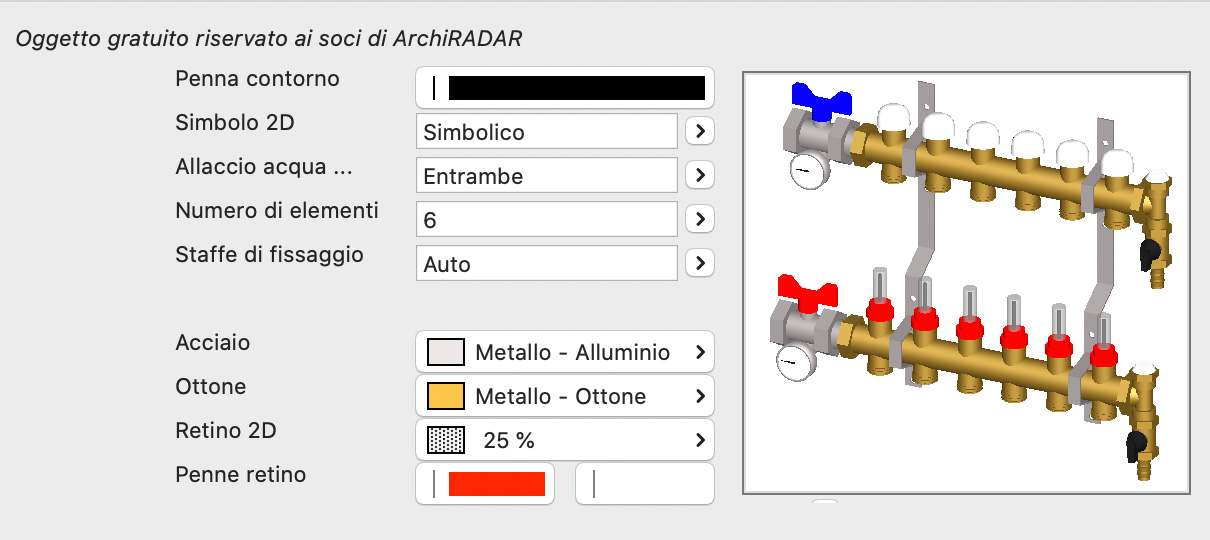

Collettore idrico premontato per impianto radiante di riscaldamento e/o raffrescamento a bassa temperatura con collettori disallineati.
Pre-mounted distribution manifold (FLOOR) for heating and/or cooling system at low temperature (Radiant) with displaced manifolds.

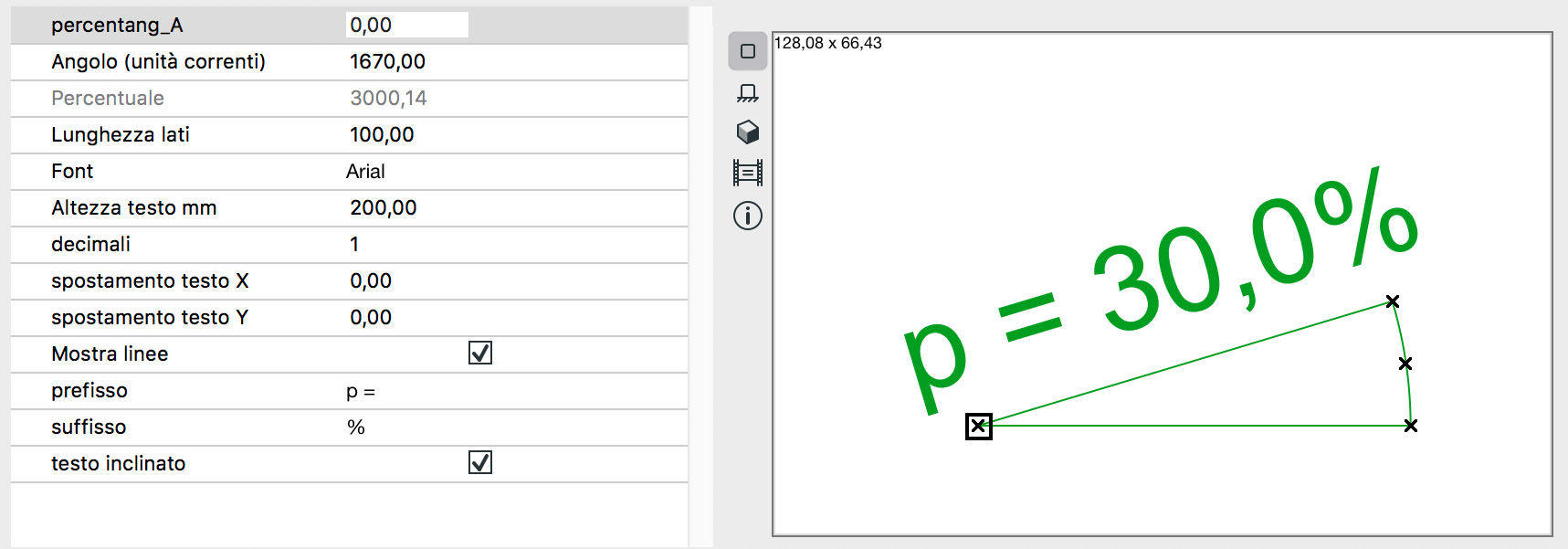

Questo semplice oggetto permette di visualizzare la percentuale di qualsiasi angolo impostato.



Retini per il Restauro secondo le Norme UNI



L’oggetto NURBS editabile, creato da ArchiRADAR, è un oggetto ARCHICAD che utilizza le nuove opzioni NURBS in del GDL di ARCHICAD 20. Con quest’oggetto, spostando dei punti di controllo, potrai gestire semplici NURBS come in altri software che gestiscono NURBS native. Potrai controllare NURBS fino ad 8 x 8 punti di controllo; controllare la visibilità dei lati; reimpostare la griglia dei punti di controllo con valori predefiniti. In ARCHICAD 20 le NURBS in GDL sono gestite da una livello di segmentazione per controllare la quantità dei poligoni, parametro editabile anche nel nostro oggetto. L’oggetto apparirà sempre con la sua giusta proiezione in pianta, sezionato o intero. Il grosso vantaggio di usare questo oggetto NURBS è che potrai sempre affiancare differenti oggetti NURBS facendoli combaciare perfettamente.

The NURBS editable object by ArchiRADAR is an ARCHICAD object that use the new NURBS GDL options in ARCHICAD 20. With this object, moving control points, you can manage simple NURBS such us in other software with native NURBS. You can control a NURBS up to 8 x 8 control points; set edge visibility; reset a grid to predefined values. In ARCHICAD 20 NURBS in GDL are controlled by segmentation definition to manage quantities of polygons, parameter editable also in our object. The Object will appare always with a right projection in floor plan, sectioned or outlined. The huge advantage of using this NURBS object is that you can always place side by side different NURBS objects with the best match.



Instruction:

Just select the Mesh on the plan, and save it as a Library part, then put the name of this object in the ContourMaker.
You can set the starting level, the contours step and pencolor. For 2D the line type too.

The original mesh can be shown or hidden. If it is visible, the contour lines can be lifted a little bit, to avoid penetration in the solid body.

If the original Mesh is updated you need only to overwrite the Mesh-object.

** Use only with SOLID Meshes **

video demonstration:

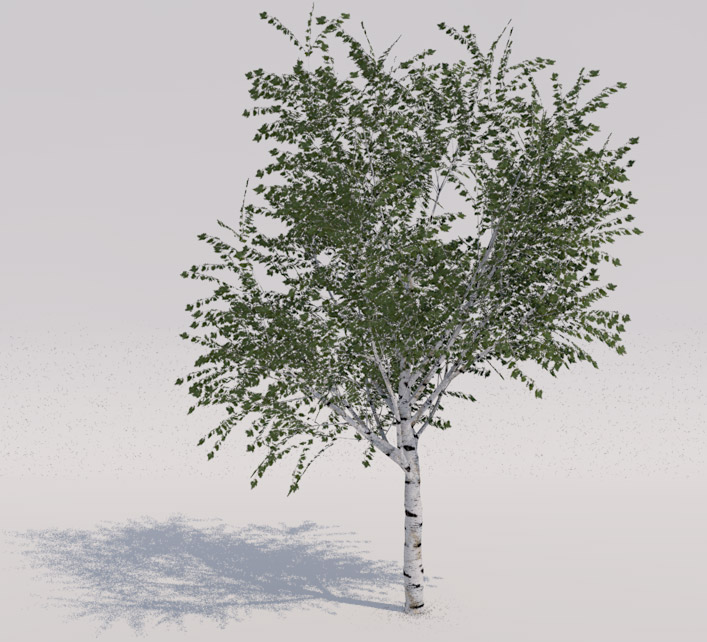

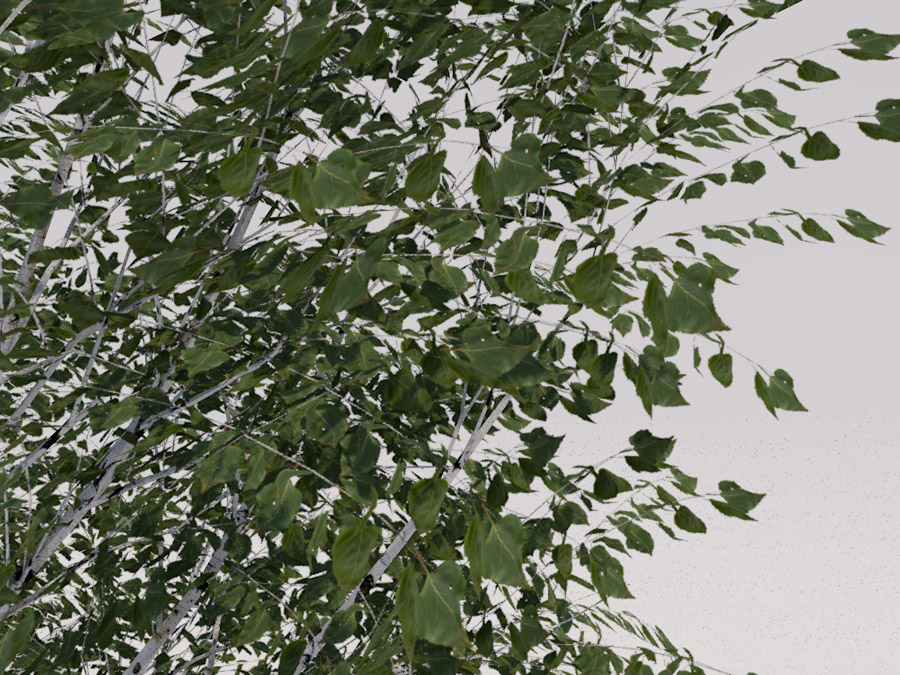

Si tratta di un oggetto albero betulla 3D, con possibilità di modifica di dimensioni e texture foglie (per stagione invernale, primaverile o autunnale) e personalizzazione simbolo 2D in pianta.

It is a 3D birch tree, with parameters to change the sizes, texture of the leaves (for winter, spring, or autumn) and a series of 2D symbol to choose for the plan view.
